Les bougies
Les bougies NGK sont celles que l'on trouve sur la quasi-totalité des motos
et sont définies en fonction du type de moteur. Pour un fonctionnement
optimal de celui-ci, on ne doit pas choisir une autre bougie que celle qui a
été retenue par le constructeur. Des incidents plus ou moins importants
peuvent avoir lieu si l'on modifie, notamment, l'indice thermique.
Les indications ci-dessous vous permettront de mieux comprendre à quoi
correspond le marquage effectué par NGK.
Symboles utilisés pour les bougies d'allumage NGK
La première lettre indique :
|
Lettre
|
Diamètre de
filetage
|
Clé
|
|
A
|
18 mm
|
24,5 mm
|
|
B
|
14 mm
|
20,6 mm
|
|
C
|
10 mm
|
16 mm
|
|
D
|
12 mm
|
18 mm
|
|
F
|
7/8" - 18
|
23,8 mm
|
|
G
|
PF 1/2" - 14
|
23,8 mm
|
Les 2ème et 3ème lettres indiquent des
caractéristiques :
|
Lettre
|
Caractéristiques
|
|
L
|
Type compact
(SHORTY)
|
|
M
|
Type compact
(BANTAM)
|
|
P
|
Type à isolant
proéminent
|
|
R
|
Type à résistance
|
|
S
|
Type blindé
|
|
U
|
Type à décharge surperficielle
|

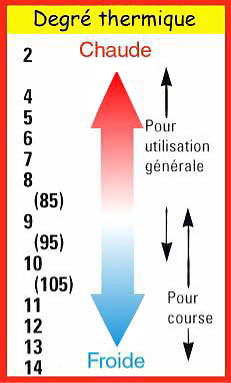

Le chiffre qui suit indique le degré thermique :
La première lettre sufixe
indique la longueur de filetage :
|
Lettre
|
Longueur de
filetage
|
|
sans lettre
|
12 mm (à 18 mm de
diamètre de filetage)
|
|
sans lettre
|
9,5 mm (à 14 mm
de diamètre de filetage)
|
|
sans lettre
|
22,5 mm (à PF
1/2" - 14 mm de diamètre de filetage)
|
|
sans lettre
|
16 mm (à
7/8" - 18 mm de diamètre de filetage)
|
|
L
|
11,2 mm
|
|
H
|
12,7 mm (12,5 mm
modèle de course)
|
|
E
|
19 mm (18 mm
modèle de course)
|
|
F
|
Types à siège
conique
|
|
A - F 10,9 mm
|
|
B - F 11,2 mm
|
|
BM - F 7,8 mm
|
|
BE - F 17,5 mm
|
La deuxième lettre sufixe
indique la construction ou autres caractéristiques :
|
Lettre
|
Construction ou
autres caractéristiques
|
|
A
|
Spéciale
|
|
B
|
Pour voiture
Honda
|
|
C
|
Type à électrode
de masse oblique
|
|
G
|
Type course
alliage de nickel + électrode centrale
|
|
GV
|
Type course éléctrode centrale métal précieux
|
|
N
|
Type à électrode
de masse en nickel
|
|
P
|
Type à électrode
de masse en platine
|
|
R
|
Type à électrode
Delta
|
|
Type à résistance
|
|
S
|
Type à électrode
à noyau de cuivre
|
|
V
|
Type à électrode
en métal précieux
|
|
W
|
Tungstène
électrodes
|
|
X
|
Eclateur
auxiliaire interne
|
|
Y
|
Type électrode
centrale à rainure en V
|
Ainsi, à titre d'exemple, une bougie NGK marquée
BR8ES sera une bougie :
- avec un filetage de diamètre 14 mm
- type à résistance
- avec un indice thermique de 8
- ayant un filetage long de 19 mm
- avec une électrode à noyau de cuivre
